Frezen of draaien?
Bij frezen draait het gereedschap; bij draaien draait het werkstuk. Die keuze bepaalt opspanning, gereedschap, meetplan en vaak ook de prijsopbouw.
Toleranties en nauwkeurigheden
Zonder PDF kiest u ISO 2768-fK, ISO 2768-mK of ISO 2768-cK. Bij bijzondere eisen voegt u een PDF toe.
Toleranties: liever duidelijk dan spannend
STEP/STP is per onderdeel de verplichte vormbasis. Zonder PDF kiest u ISO 2768-fK, ISO 2768-mK of ISO 2768-cK. Bij bijzondere toleranties, passingen, ruwheid, schroefdraad of andere speciale eisen voegt u een PDF toe.
ISO 2768-fK, -mK of -cKkritische matenruwheidpassing
STEP verplicht, PDF waar nodig
STEP/STP is per onderdeel verplicht voor vorm en programmering. Met een PDF legt u bijzondere toleranties, passingen, ruwheid, schroefdraad, revisie en andere speciale eisen vast.
Opspanning telt mee
Elke opspanning vraagt tijd en controle. Duidelijke referentievlakken en bereikbare maten maken produceren en meten betrouwbaarder.
Serie of enkelstuks
Bij enkelstuks telt snelle maakbaarheidscheck. Bij series tellen herhaalbaarheid, gereedschapsstandtijd, meetstrategie en revisiebeheer zwaarder mee.
Algemene uitgangspunten
Zonder PDF kiest u ISO 2768-fK, ISO 2768-mK of ISO 2768-cK. Bij bijzondere eisen voegt u een PDF toe.
- keuze uit fK, mK of cK
- bijzondere passingen op PDF
- vragen vooraf afstemmen
Kwaliteit en maakbaarheid
Bij verschil tussen STEP-bestand en tekening stemmen we vragen vooraf af, zodat beoordeling en offerte kloppen.
Beoordelingsbasis
STEP/STP als vormbasiskeuze uit fK, mK of cKPDF bij bijzondere eisen
Zonder PDF kiest u ISO 2768-fK, ISO 2768-mK of ISO 2768-cK. Bij kritische functies legt u de tolerantie expliciet vast in een PDF.
Zet op de aanvraag
tolerantieklassekritische passingruwheidmeet- of controlepunt

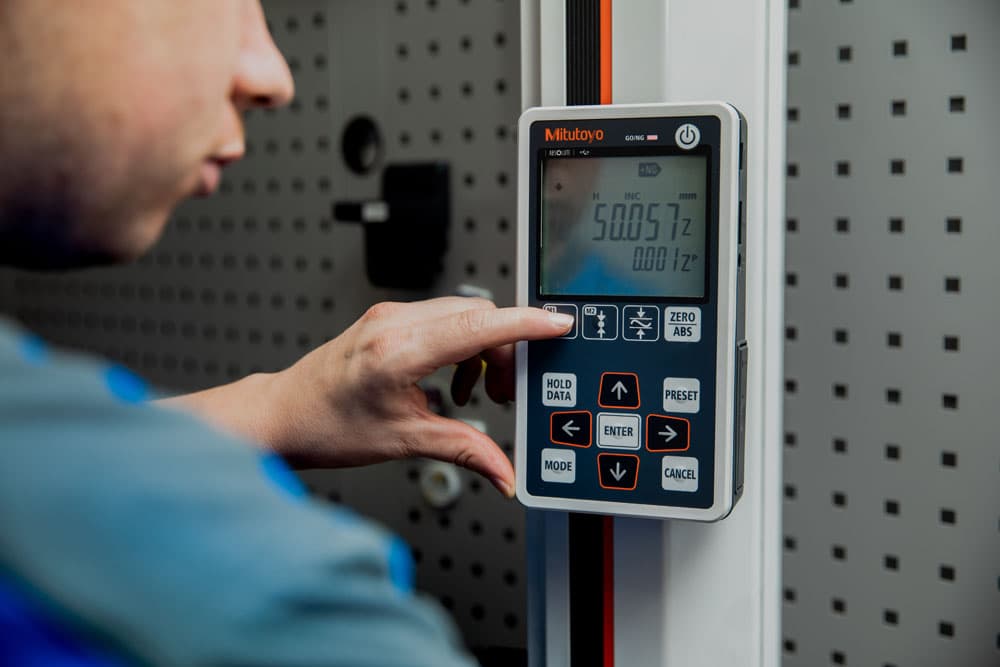

Hoe wij naar toleranties kijken
Een strakke tolerantie is niet automatisch beter. Het moet passen bij de functie, het materiaal, de bewerking en de manier van meten.
PDF-afspraken waar aanwezig
Als u een PDF toevoegt, legt u daarin de aanvullende afspraken vast. PDF en STEP/STP moeten bij elkaar passen; bij verschil stemmen we vragen vooraf af.
ISO 2768-fK, -mK of -cK
Zonder PDF kiest u fK, mK of cK als grondslag voor algemene maat- en geometrische toleranties.
Kritische maten
Passingen, lagerzittingen, afdichtvlakken en functionele gaten verdienen een eigen tolerantie op tekening.
Ruwheid en nabehandeling
Ruwheid, anodiseren, harden of verzinken kunnen invloed hebben op maatvoering. Zet dat dus meteen bij de aanvraag.
ISO 2768 kiezen zonder PDF
Onderstaande waarden helpen bij de keuze uit fK, mK of cK voor algemene toleranties. Heeft u een PDF toegevoegd, dan zijn de daarin vastgelegde afspraken na afstemming met STEP/STP leidend.
Lineaire maten in mm
| Maatbereik | F fijn | M gemiddeld | C grof |
|---|---|---|---|
| 0,5 t/m 3 | +/- 0,05 | +/- 0,10 | +/- 0,20 |
| > 3 t/m 6 | +/- 0,05 | +/- 0,10 | +/- 0,30 |
| > 6 t/m 30 | +/- 0,10 | +/- 0,20 | +/- 0,50 |
| > 30 t/m 120 | +/- 0,15 | +/- 0,30 | +/- 0,80 |
| > 120 t/m 400 | +/- 0,20 | +/- 0,50 | +/- 1,20 |
| > 400 t/m 1000 | +/- 0,30 | +/- 0,80 | +/- 2,00 |
| > 1000 t/m 2000 | +/- 0,50 | +/- 1,20 | +/- 2,00 |
| > 2000 t/m 4000 | in overleg | +/- 2,00 | +/- 4,00 |
Hoekmaten
| Korte zijde | F fijn | M gemiddeld | C grof |
|---|---|---|---|
| t/m 10 | +/- 1 graden | +/- 1 graden | +/- 1,30 graden |
| > 10 t/m 50 | +/- 0,3 graden | +/- 0,5 graden | +/- 1 graden |
| > 50 t/m 120 | +/- 0,2 graden | +/- 0,33 graden | +/- 0,30 graden |
| > 120 t/m 400 | +/- 0,1 graden | +/- 0,17 graden | +/- 0,15 graden |
| > 400 | +/- 0,05 graden | +/- 0,08 graden | +/- 0,5 graden |
ISO 286 passingen in het kort
Voor assen, bussen, lagerzittingen en gaten gebruiken ontwerpers vaak het ISO-passingstelsel. Een code zoals H7/h6 zegt iets over de positie en breedte van het tolerantievak. Zet zo'n passing altijd op de PDF-tekening; dan is duidelijk welke functie het onderdeel heeft.
| Voorbeeld | Type passing | Wanneer relevant |
|---|---|---|
| H7/h6 | Nauwkeurige schuif- of centreerpassing | As en gat moeten netjes op elkaar aansluiten |
| H7/g6 | Lichte loop- of glijpassing | Onderdeel moet bewegen zonder veel speling |
| H7/p6 | Perspassing | Onderdeel moet vast blijven zitten na montage |
| H8/f7 | Ruimere bewegende passing | Minder kritisch, wel gecontroleerde speling |
Het STEP-file moet overeenkomen met de tekening. Zien we verschil tussen model, maatvoering of passing, dan stemmen we dat eerst af voordat we verder rekenen.
Voorkom onduidelijkheid in de offerte
Geef speciale eisen direct mee. Dan kunnen we beoordelen of standaard aannames voldoende zijn of dat extra controle nodig is.
